《觸摸屏互感器綜合試驗儀》十余年研發生產經驗

歷經一年半研制，用于“寧電入湘"特高壓直流工程衡陽站的±800千伏頂端換流變壓器，從特變電工電裝集團衡陽變壓器有限公司（以下簡稱“衡變公司"）出發運抵項目現場。

“寧電入湘"工程是我國首條以沙漠、戈壁、荒漠為輸電走廊的特高壓直流工程。寧夏中寧換流站將廣袤戈壁的風光電能，經衡陽換流站轉化為適配湖南電網的澎湃動力。其中，衡變公司自主研制的14臺頂端換流變壓器（包括7臺±800千伏頂端換流變壓器、7臺±600千伏頂端換流變壓器），在該工程中承擔著綠電轉化的核心使命。

作為我國第1個全自主化特高壓直流工程，衡變公司在成熟的特高壓換流變研制技術及生產經驗基礎上，對頂端換流變各項技術進行消化吸收，實現項目全套技術方案自主設計，采購、工藝全流程自主可控，并成功實現三大技術升級：線圈焊點減少90%的工藝革新、30皮庫以下局放值的技術突破、最高油面30K以下溫升控制水平。

據悉，衡陽站14臺頂端換流變壓器將于6月全部完成安裝交付。項目投運后，將形成湖北、江西、甘肅、寧夏等四大外電入湘高速通道，外電入湘能力將突破2000萬千瓦。

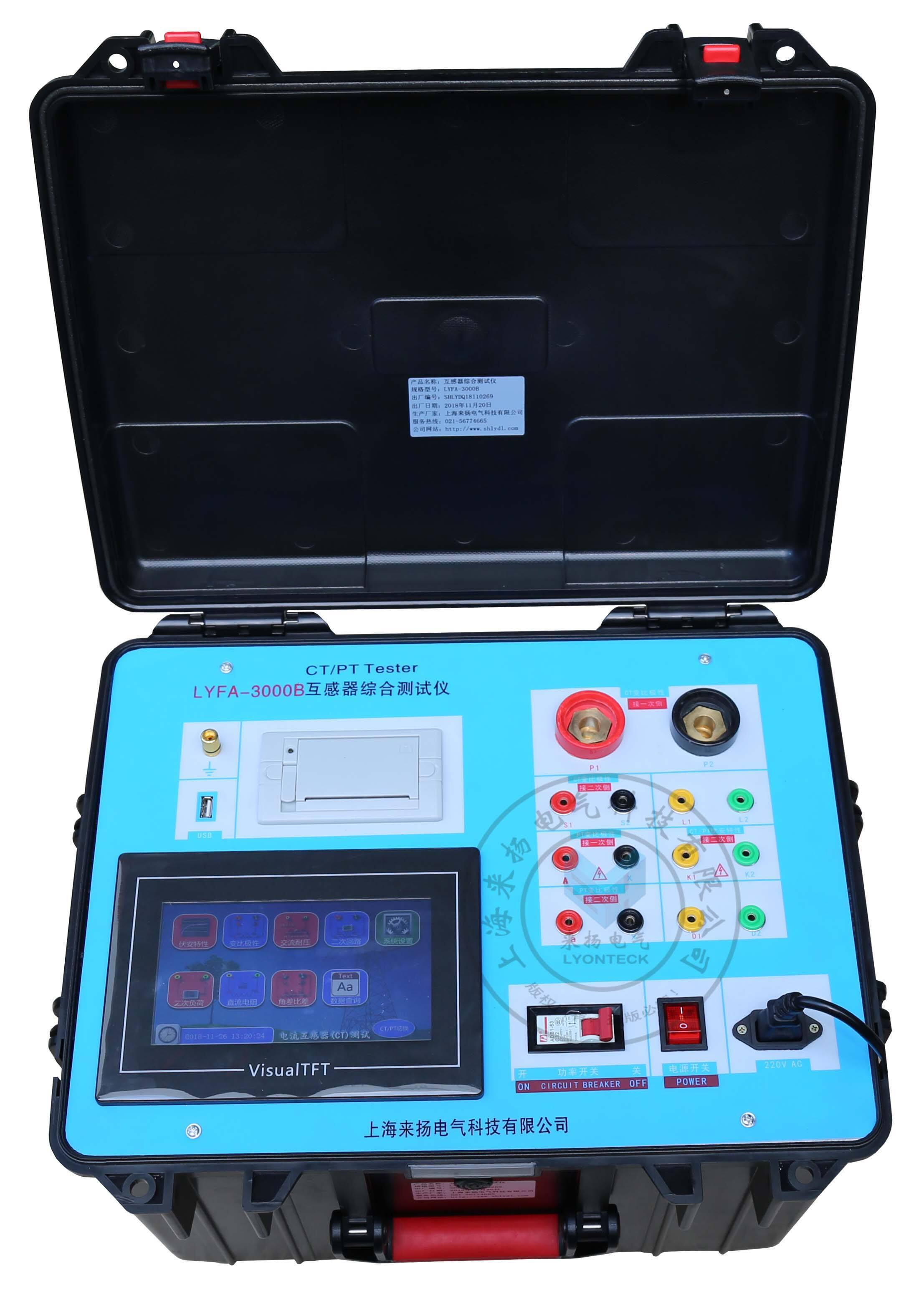

一.設計用途（LYFA3000B《觸摸屏互感器綜合試驗儀》十余年研發生產經驗）

設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。

二.參考標準

GB 1207-2006、GB 1208-2006

三.主要特征（LYFA3000B《觸摸屏互感器綜合試驗儀》十余年研發生產經驗）

• 支持檢測CT和PT

• 滿足 GB1207、GB1208等規程要求.

• 無需外接其它輔助設備，單機即可完成所有檢測項目.

• 自帶微型快速打印機、可直接現場打印測試結果.

• 操作簡便，帶有智能提示，使用戶更易上手操作。.

• 大屏幕液晶，圖形化顯示接口.

• 按規程自動給出CT/PT（勵磁）拐點值.

• 自動給出5%和10%偏差曲線.

• 可保存3000組測試資料，掉電后不丟失.

• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.

• 小巧輕便≤22Kg，非常利于現場測試.

四．測試儀主要測試功能：（見表1）（LYFA3000B《觸摸屏互感器綜合試驗儀》十余年研發生產經驗）

表1

五. 測試儀主要技術參數： （見表2）（LYFA3000B《觸摸屏互感器綜合試驗儀》十余年研發生產經驗）

表2

5.1．工作條件要求

輸入電壓 220Vac±10%、額定頻率 50Hz；

測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證；

參數對應的環境溫度是23℃±5℃；

保證值在出廠校驗后一年內有效。

六. 產品硬件結構（LYFA3000B《觸摸屏互感器綜合試驗儀》十余年研發生產經驗）

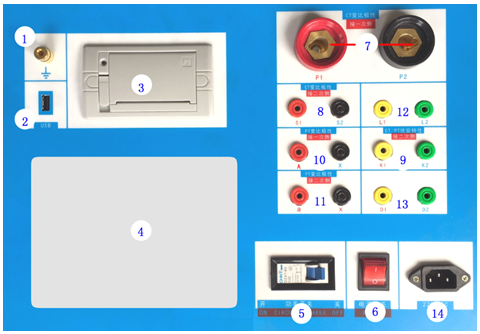

6.1．面板結構: （圖1）

圖1

6.2．面板注釋：

1 —— 設備接地端子

2 ——U盤轉存口

3 ——打印機

4 ——液晶顯示器

5 ——過流保護（功率）開關

6 ——主機電源開關

7 ——P1、P2：CT變比/極性試驗時，大電流輸出端口

8 ——S1、S2：CT變比/極性試驗時，二次側接入端口

9 ——K1、K2：CT/PT勵磁（伏安）特性試驗時，電壓輸出端口，電壓法CT變比/極性試驗時，二次接入端

10 ——A、X ：PT變比/極性時，一次側接入端口

11 ——a、x ：PT變比/極性時，二次側接入端口

12 ——L1、L2：電壓法CT變比/極性試驗時，一次接入端

13 ——D1、D2 ：二次直阻測試

14 ——主機電源插座

第1章  裝置特點與參數

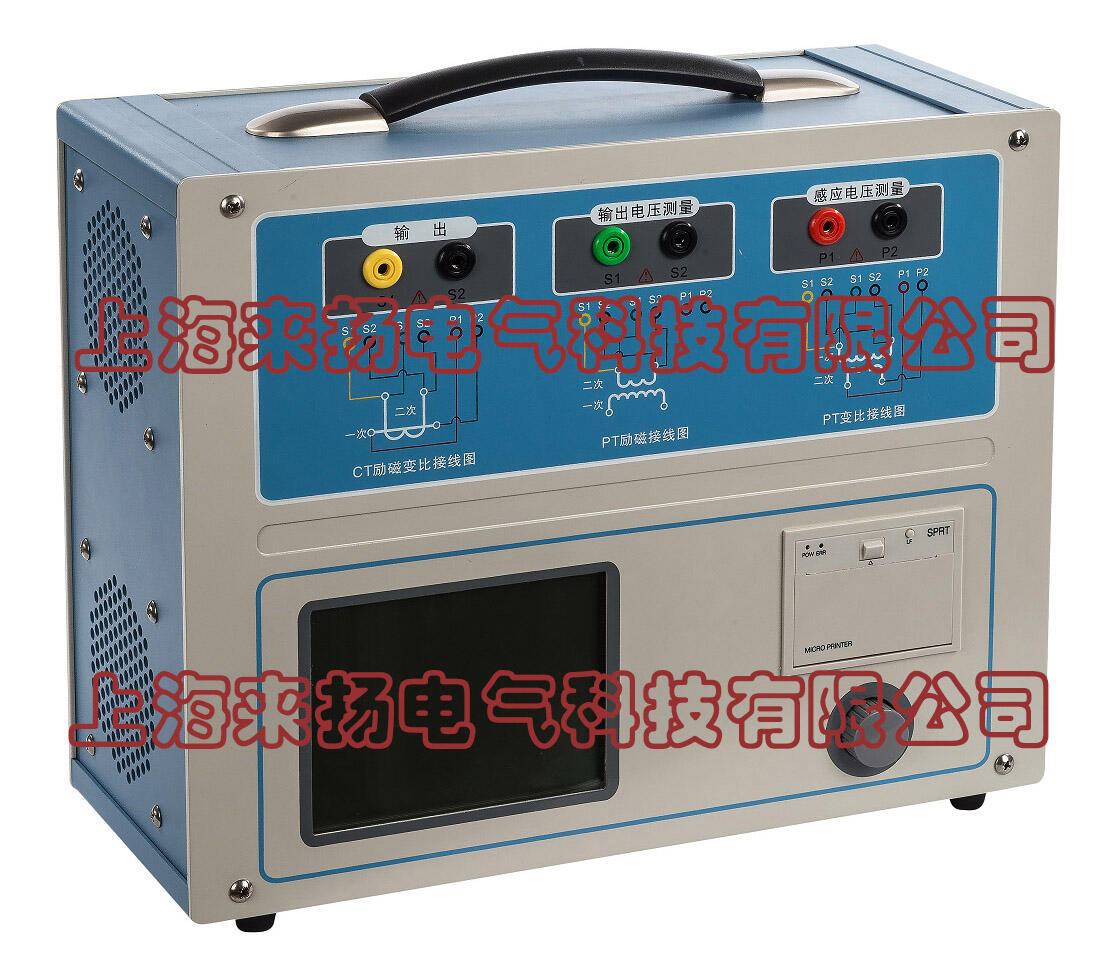

     LYFA-5000互感器綜合測試儀 是在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于很高的水平，是電力行業用于互感器的專業測試儀器。

1.1 主要技術特點

功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試。

現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。

可精確測量變比差與角差，比差大允許偏差±0.05%，角差大允許偏差±2min，能夠進行0.2S級電流互感器的測量，變比測量范圍為1~40000。

基于先進的變頻法測試CT/PT伏安特性曲線和10%偏差曲線,輸出大僅180V的交流電壓和12Arms(36A峰值)的交流電流，卻能應對拐點高達60KV的CT測試。

自動給出拐點電壓/電流、10%(5%)偏差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。

測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。

測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。

全中文動態圖形界面，無需參考說明書即可完成接線、設置參數：動態顯示參數設置，根據當前所選的試驗項目自動顯示其相關參數；動態顯示幫助接線圖，根據當前所選試驗項目，顯示對應的接線圖。

5.7寸圖形透反式LCD，陽光下清晰可視。

采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。

面板自帶打印機，可自動打印生成的試驗報告。

測試結果可用U盤導出，程序可用U盤升級，方便快捷。

裝置可存儲1000組測試數據，掉電不丟失。

配有后臺分析軟件，方便測試報告的保存、轉換、分析，可以用于試驗數據的對比、判斷與評估。

易于攜帶，裝置重量<9Kg。

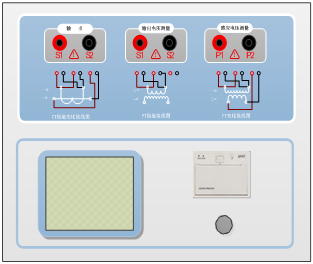

1.2 裝置面板說明

裝置面板結構如右圖接線端子從左向右：

·紅黑S1、S2端子：試驗電源輸出

·紅黑S1、S2端子：輸出電壓回測

·紅黑P1、P2端子：感應電壓測量端子

·液晶顯示屏：中文顯示界面

·微型打印機：打印測試數據、曲線

·旋轉鼠標：輸入數值和操作命令

1.3 主要技術參數

“外電入魯"不僅幫助山東破解了資源“瓶頸"，實現了全國范圍內的資源優化配置，還有效緩解了山東省內的環境壓力。

數據顯示，2024年，入魯?shù)耐怆娭杏?span>23%的電量是綠電，這相當于節約標準煤約980萬噸，減排二氧化碳約2730萬噸。而隨著西北“沙戈荒"等新能源基地投產外送，這個比例將更大。以正在建設的±800千伏隴東—山東特高壓直流輸電工程為例，這是我國第1個“風光火儲一體化"大型綜合能源基地外送項目，投運后每年可向山東輸送電量超360億千瓦時，其中綠電達50%，真正實現從“外電入魯"向“綠電入魯"的升級跨越。

“外電入魯"還帶動山東建成了堅強智能可靠的網架結構，而強的電網又推動支撐了新能源的高質量發展。“十四五"以來，山東新能源裝機以年均24.7%的速度增長，裝機規模和發電量3年實現雙翻番。截至目前，山東新能源裝機超1.1億千瓦，裝機容量占比歷史性超過煤電，新能源已成為山東新增電源裝機和新增發電量的主體。

與此同時，“外電入魯"通道也實現了省內新能源更大范圍的優化配置。2025年春節期間，山東電力成功組織省內全部集中式新能源企業參與省間現貨賣出交易，標志著山東成為國內第1個大規模組織新能源外送的受端省份。這是山東積極融入全國統一電力市場體系建設的有力舉措，也為山東省新能源高質量發展注入新動能。

今年，隴東—山東特高壓直流工程將全面建成投運，而服務膠東半島清潔能源基地送出的1000千伏煙威、海陽辛安核電兩項特高壓工程屆時也將開工。預計2026年，山東將建成國內第1個省域特高壓雙環網結構。面向“十五五"，山東正聚力打造特高壓“九交五直"、超高壓“六橫六縱"結構。
